爪型干式真空泵原理簡介：

　　爪型干式真空泵因轉子形狀為爪型而稱，爪型干式真空泵有多級泵腔，每一級泵腔內有一對相互嚙合的爪型轉子，轉子和轉子之間及轉子和泵腔之間留有微小空隙，沒有接觸和摩擦，結構上采用多級轉子串聯的結構形式；爪型干式真空泵一級泵腔為吸氣級，其吸氣容積比后面幾級要大，形成級間壓縮。多對轉子裝在兩根平行軸上，軸由上下兩端軸承支撐固定，泵腔級與級之間有隔板，隔板上有氣體通道。氣體的進氣口和排氣口均開在隔板的端面上，電動機倒立安裝，經過動齒輪將動力傳遞到轉子軸上。轉子軸由一對同步時限齒輪帶動及調整和固定轉子的相位。爪型干式真空泵的泵體及隔板上均開有冷卻水道，工作過程中一方面給泵體及內部零部件降溫，另一方面給被抽物料降溫。

　　爪型干式真空泵工作原理：

　　當電機開始啟動時，電機通過電機齒輪傳遞給介輪，再由介輪將動力傳遞給主動齒輪帶動同步從動齒輪做同步反方向運轉，主動軸、從動軸便帶動一級轉子、二級轉子、三級轉子、四級轉子進行連續吸排氣做功，被抽氣體通過進氣口，進入進氣口通道，在一級轉子對的壓縮下，一級泵腔內的氣體通過一級排氣道，進入二級泵腔，二、三、四級泵腔內的氣體做同樣的運動，經四級排氣道進入冷凝緩沖區，液體流向排液道，通過液體收集口可直接回收，殘存氣體排出泵外，從而起到抽真空及氣液分離的作用。

　　臥式直連爪泵系列GZWZ介紹：

　　本系列爪型真空泵適用小于等于30L/S抽速，極限真空50至3Pa的真空獲得環境，廣泛應用于科研院所實驗室、中試以及小抽速生產工藝。

　　本系列爪型真空泵從大氣壓到極限壓力均有較高的抽速，為用戶提供了潔凈的真空環境和免維護的便利，更節省了大量維修保養費用。

　　針對科研院所實驗室的特殊需求，本系列真空泵配備便攜式小推車承載設計，使用靈活，結構輕巧；另可預設真空室，為多個工作點提供所要求的真空度。

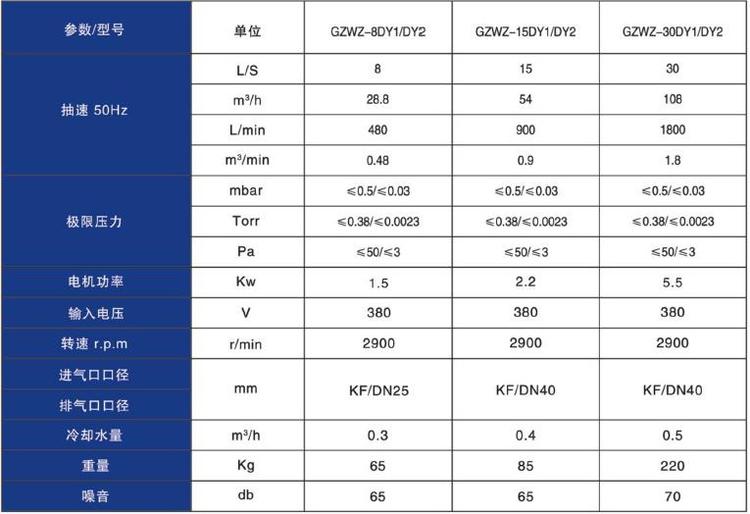

　　臥式直連爪泵系列GZWZ參數表：

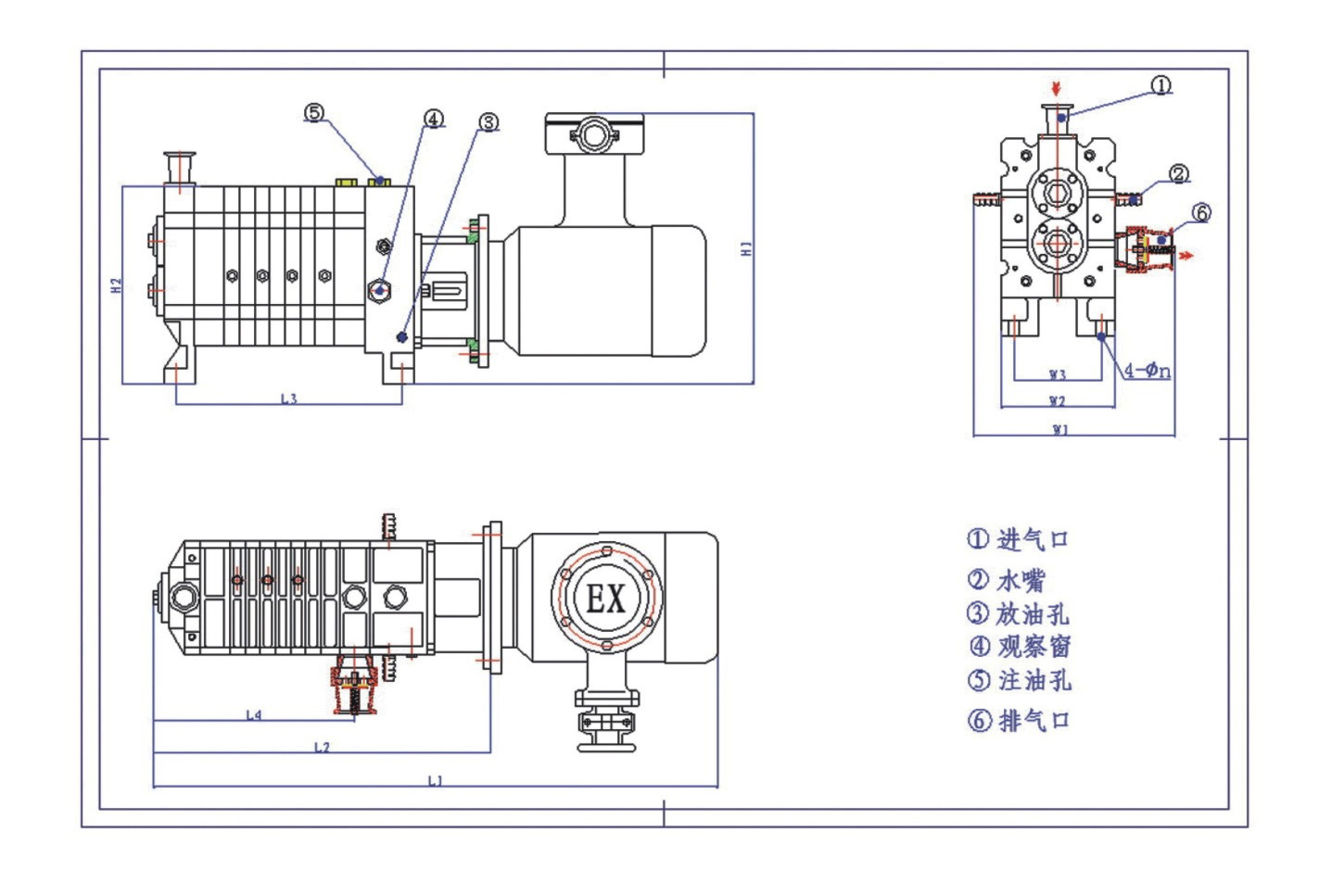

臥式直連爪泵外形尺寸圖：

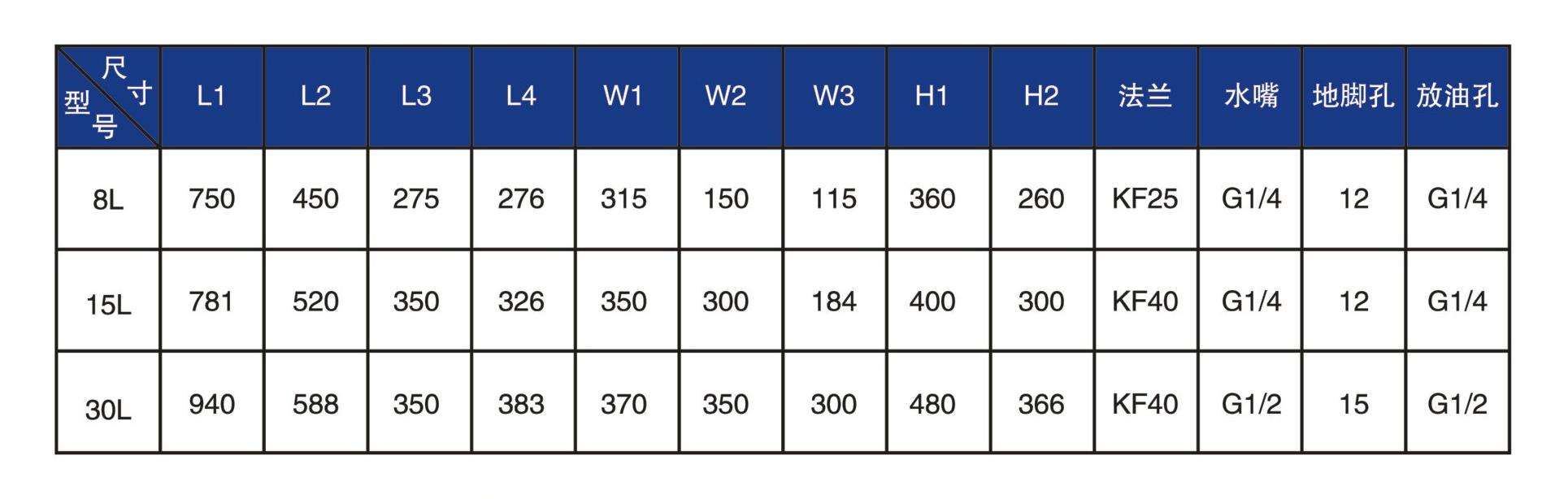

臥式直連爪泵外形安裝尺寸表：
